FVM – Como aceder a um router/switch de gama empresarial?

Quando adquirimos um router doméstico (ou outro equipamento activo de rede), a configuração inicial/acesso ao equipamento é, por norma, facilitado. Se pesquisarmos na documentação do equipamento ou mesmo por baixo do equipamento encontramos facilmente o IP de gestão (para acesso à interface web) do equipamento ou então usando o software que acompanha o equipamento.

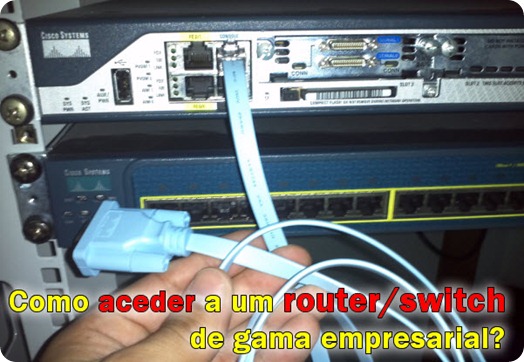

Nos equipamentos activos de rede gama empresarial, o processo de configuração inicial/acesso ao equipamento não é tão trivial. Normalmente precisamos de um cabo de consola para ligação a interface de consola ou à RS232 (vulgo porta série). Vamos aprender como fazer, usando como exemplo um router Cisco 2811.

Com administrador de um parque informático, uma das tarefas que realizo com alguma frequência é a configuração de equipamentos activos da rede. Como se tratam de equipamentos de nível empresarial, a configuração inicial é normalmente realizada via consola (porta COM/consola).

Material necessário

• Cabo de consola (Pode também ser um cabo consola com duas interfaces RS232 macho e femea)

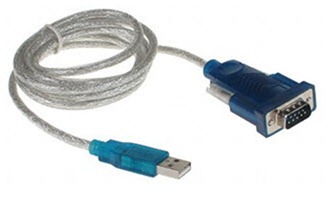

• Cabo conversor RSS232 USB (cabo o PC nao tenha porta RS232)

• Teraterm  (ou putty) – é uma popular aplicação para Windows que permite estabelecer ligações a equipamentos via porta serie ou remotamente através do Telnet ou SSH.

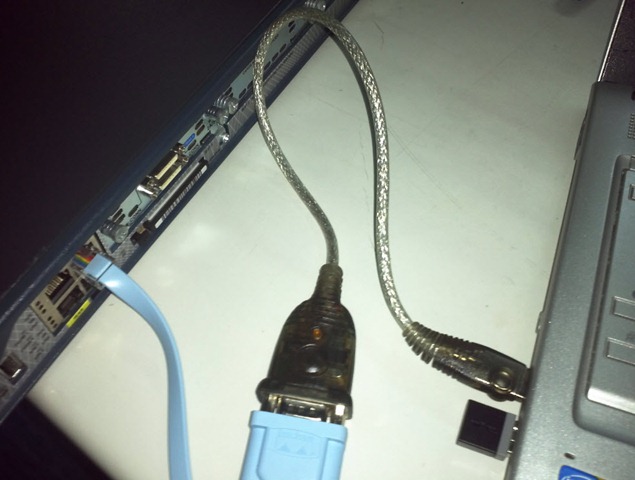

O próximo passo é ligar o Cabo conversor RSS232 ao PC (interface USB), depois ligar o cabo de consola à outra interface do cabo conversor e ligar o cabo de consola à interface de consola do equipamento activo. (Nota: No caso do PC ter porta série, não necessitamos do Cabo conversor RSS232 USB ).

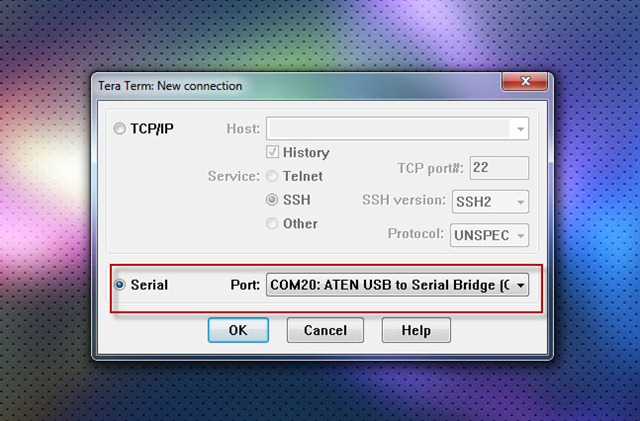

Estabelecidas as ligações, vamos abrir a aplicação Teraterm e selecionar Serial, onde deverá aparecer a interface COM que está “emulada” numa interface USB

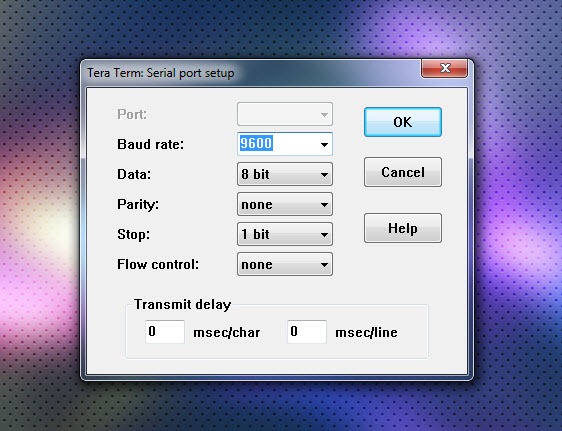

Nota: em termos de configurações, devem definir os seguintes parâmetros para a comunicação série:

• Baud rate: 9600
• Data: 8 bit
• Parity: none
• Stop: 1 bit
• Flow control: none

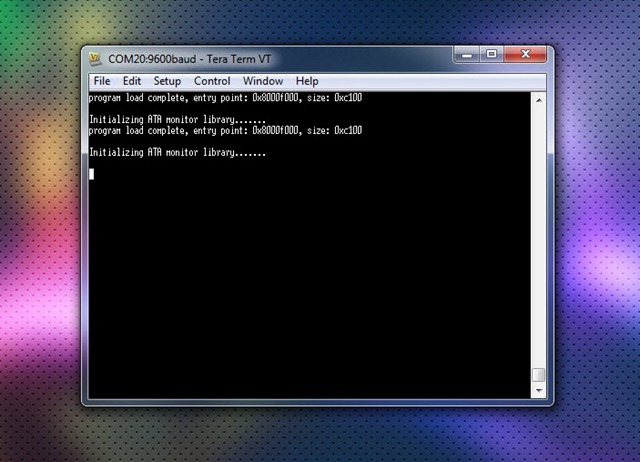

Se tudo estiver bem ligado, irá aparecer uma janela preta que nos dá acesso a CLI do equipamento, onde depois iremos poder proceder à configuração (de acordo com o equipamento em questão).

Espero que tenham gostado deste mini-tutorial e lembrem-se que sempre que o equipamento tiver uma porta de consola, a configuração inicial/acesso ao equipamento é normalmente por aí, uma vez que o equipamento ainda não tem atribuído qualquer endereço IP.Venham as sugestões para novos artigos! *FVM – Faça você mesmo
