Tutorial GNS 3 – Vamos ligar o nosso cenário virtual à Internet

O GNS3 é um simulador de redes  bastante “real”, que emula os mais diversos equipamentos activos de uma rede: routers, switchs, PCs, telefones, firewalls, etc. Considerando por exemplo um router, o GNS3 permite-nos emular o IOS (sistema operativo dos equipamentos Cisco) de um router real e proceder às respectivas configurações.

Hoje vamos ensinar como podem ligar o vosso cenário à Internet.

Para este tutorial vamos considerar que apenas pretendemos ligar um router à Internet. A configuração é relativamente simples e pode ser realizada de várias formas.

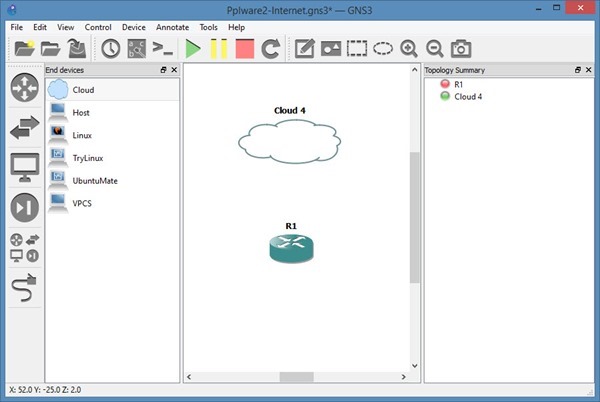

Vamos então arrastar para o nosso cenário um router (para este tutorial usei um c3725) e uma cloud (que nos vai permitir interligar com a nossa interface de rede da máquina real).

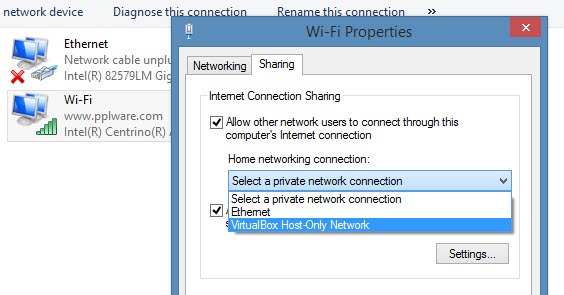

De seguida devem, no vosso sistema, ir à placa de rede que vos está a fornecer Internet e partilhar a ligação com uma outra interface. Para este exemplo, uma vez que estamos ligados via Wifi, vamos partilhar a Internet com a placa virtual do VirtualBox.

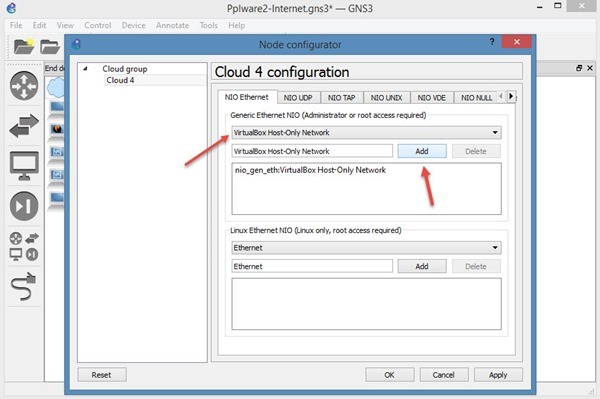

Vamos agora à cloud e carregamos em Configure

Agora no separador NIO Ethernet adicionamos a placa “VirtualBox Host-Only Network” (A placa que definimos no processo de partilha da rede.

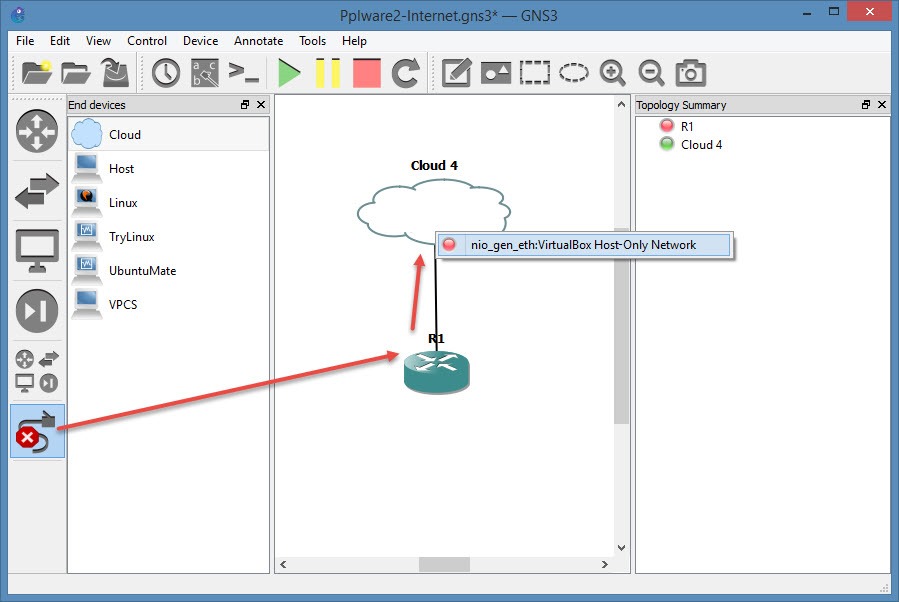

Para ligar os “objectos” vamos à barra lateral e carregamos em “Add Link” e em seguida carregamos em cima do router e escolhemos, por exemplo, a interface FastEthernet 0/0.

Arrastamos agora o link para a nuvem e escolhemos a opção “nio_gen_eth:VirtualBox Host-Only Network”

Uma vez realizada a montagem do cenário vamos proceder a uma configuração simples no router para que este receba as configurações via DHCP (atribuído via placa virtual). Para isso entramos em modo consola no router e fazemos a seguinte configuração:

conf t
interface fastethernet 0/0
ip address dhcp
no shut

Para confirmarem qual o endereço atribuído, basta que executem o comando

show ip interface brief

Depois de atribuído o endereço IP, podem fazer o teste realizando um ping, por exemplo, para o DNS da Google (ping 8.8.8.8). Aqui fica um vídeo demonstrativo de todo o processo.

Esperamos que tenham gostado e num próximo tutorial vamos evoluir este cenário. Alguma dúvida ou questão deixem em comentário que nós teremos todo o gosto em ajudar. Estejam atentos.
